Descrizione del prodotto

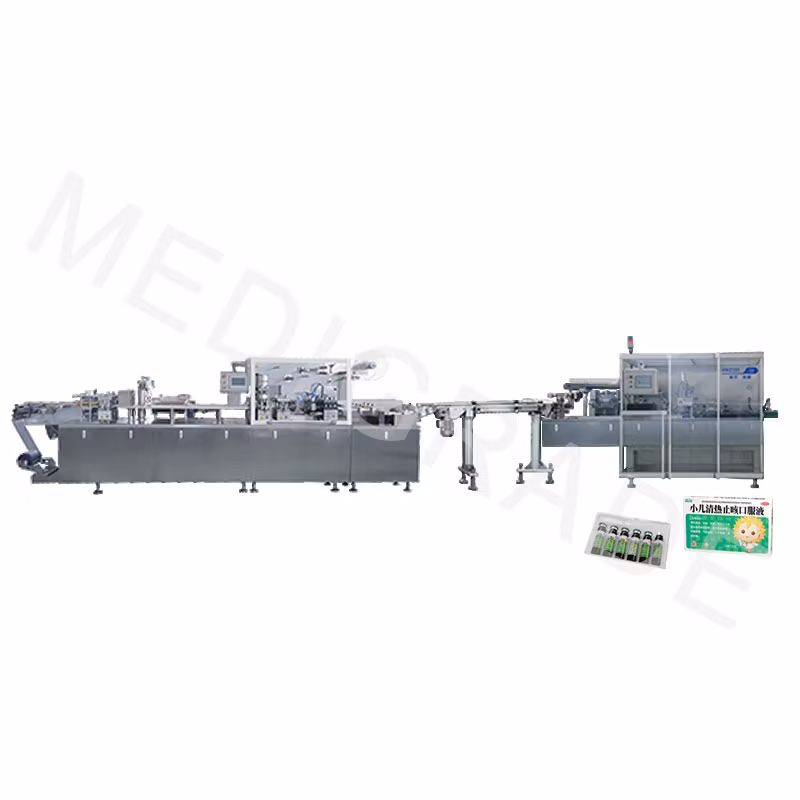

Campione

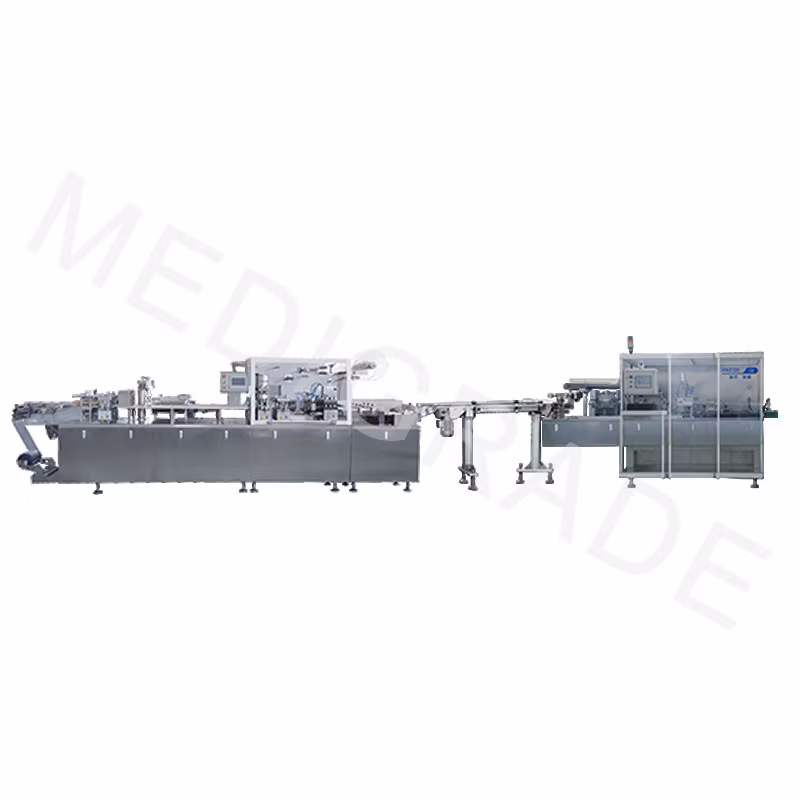

Secondo l'ultima richiesta del servizio, i tecnici di ricerca scientifica della nostra azienda hanno progettato e sviluppato la riga macchina, che è Specialmente per la doppia bolla d'alimentazione ampolla/della fiala e l'imballaggio nelle scatole. La riga macchina integra la formazione della bolla, la fiala/ampolla che inseriscono insieme, la rilevazione, il rifiuto e l'imballaggio della scatola in un intero organico, che con la struttura compatta, il funzionamento semplice e lo schermo di tocco del PLC adottato. Le parti del cambiamento inscatolano progettato specialmente secondo il requisito del cliente
Generalità
La macchina per l'imballaggio delle merci di sostegno DPP-260T1/affidamento è La strumentazione di miglioramento introdotta dalla nostra azienda in base alla macchina per l'imballaggio delle merci della bolla originale unita con i modelli stranieri avanzati, che è Il livello principale nazionale. Questa macchina è Adatta ad imballaggio delle capsule, dei ridurre in pani e di altri punti. La strumentazione principale di questa macchina comprende il riscaldamento del PVC, la formazione, l'alimentazione e le prove, la saldatura a caldo, la trazione del colpo, la perforazione ed il rifiuto
1. Adozione del riscaldamento del piatto----- accorciamento del tempo di riscaldamento del PVC, efficace proteggendo la struttura molecolare del PVC e risparmiando energia. Quando la macchina è Bloccata, la piastra di riscaldamento è Aperta automaticamente per impedire il PVC surriscaldare
2. L'unità Del modanatura ------ è Costituito da pressione positiva che salta, che assicura che la bolla sia spessa e perfino dappertutto ed è Liscio e pulito
3. Con la saldatura a caldo aumentata del cilindro di pressione ------- Quando la macchina è Bloccata, il piatto del anilox aumenta con i bastoncini del cilindro, così Proteggendo il prodotto impaccato dal surriscaldamento
4. Trazione del colpo ------ l'andamento privo d'intoppi, sincronizzazione esatta, il colpo può Essere registrato da 30-120mm, cioè , il formato del piatto può Essere progettato liberamente all'interno di questo intervallo
5. Registrazione variabile di velocità ------ Registrazione di velocità Using l'invertitore giapponese di Omron
6. Dotato di controllo del circuito del PLC ------ controllo unificato con lo schermo di tocco
7. Questa macchina risponde alle norme di GMP
8. Questa macchina risponde alle norme ambientali di sicurezza delle macchine per l'imballaggio delle merci della bolla nell'industria farmaceutica della Cina
La macchina d'inscatolamento orizzontale XWZ120 è Un prodotto di mechatronics sviluppato dalla nostra azienda con gli anni di esperienza di produzione e di tecnologia avanzata. Si compone della casella della piegare-pillola di alimentare-istruzione--l'iniezione delle droghe e le istruzioni nella casella-scatola ammucchiano la casella della numero-pillola che sigilla l'uscita del prodotto finito ed altre componenti sono gestite automaticamente dalla macchina, dall'elettricità , dall'indicatore luminoso e dal gas per realizzare la produzione automatica di imballaggio farmaceutico. I metodi di collaudo avanzati sono adottati in ogni collegamento di funzionamento. I prodotti incompetenti sono rimossi automaticamente per assicurare il tasso qualificato di prodotti finiti e l'errore umano è Controllato. Al minimo, impedice efficace la qualità Della droga la contaminazione durante il processo impaccante ed assicura che il processo di produzione di imballaggio farmaceutico completamente aderisca ai requisiti di GMP e notevolmente riduce i costi di produzione e l'intensità Labor
Caratteristiche di prestazione:
1. La macchina d'inscatolamento XWZ-120 completamente adotta il disegno della struttura del balcone. L'intera macchina ha un balcone-tipo struttura sospesa. La macchina è Sparsa con la sporcizia. Rientrerà Dall'aggraffatura sospesa al posto uniforme dell'accumulazione nella macchina per pulizia facile e l'ente completo. La struttura a circuito chiuso e pneumatica dell'involucro dell'acciaio inossidabile, rende la macchina più Facile da usare. L'unità Di azionamento è Posizionata alla parte posteriore della macchina ed è Completamente aperta dal lato dell'operatore. È GMP-compiacente e facile da funzionare. La progettazione compatta innovatrice e la costruzione ergonomica permettono che l'operatore ottenga il la maggior parte dalla strumentazione e lo pulisca, tutti in un funzionamento facile
2. Il coperchio esterno del corpo della strumentazione è Coperto di coperchio di alta qualità Dell'acciaio inossidabile 304 e la zona di funzionamento è Fatta del portello unito di protezione di vetro tempered della lega di alluminio con la protezione magnetica dell'interruttore. Durante il processo di produzione normale della macchina, il portello protettivo è In una condizione closed. Quando il portello protettivo è Aperto, la macchina smetterà Automaticamente di funzionare. Fornisce l'obbligazione per l'operatore
3. L'unità Adotta un contenitore di imballaggio orizzontale e la casella di carta è Disposta nella catena girante tramite la tazza girante eccentrica di aspirazione e la catena girante è Gestita nello stesso spacco di senso e la casella di carta e la medicina tutta sono impaccate ed imballate in una menzogne giù Modo
4. Il tipo libreria progressiva di spacco della casella che trasporta l'unità Può Accomodare 800 scatole per assicurare il rifornimento della scatola
5. Il sistema di controllo utilizza lo schermo di tocco dell'interfaccia uomo/macchina per dialogare con la macchina per realizzare la registrazione di ogni programma della stazione e delle statistiche della condizione di produzione di macchina. Visualizzazione di allarme dell'errore ed altre funzioni
6, il programma usano il video automatico completo del PLC, meccanismo fotoelettrico di rilevazione, possono effettuare la mancanza di caricamento del piatto e di visualizzazione automatica dell'ostruzione della scatola, l'allarme ed il rifiuto automatico, per accertare l'uscita del prodotto finito. Ed il conteggio automatico video sullo schermo
7. Questa macchina adotta parecchie unità Di protezione automatiche di sovraccarico meccanico di alto-affidabilità , che possono proteggere l'avvenimento improvviso del funzionamento e proteggono la macchina da danno
8. Per per migliorare la capacità Di produzione dell'utente e ridurre il funzionamento del personale, delle necessità Della macchina soltanto installare un'alimentazione e un meccanismo di alimentazione automatici, che possono formare una linea di produzione impaccante efficiente con la macchina della bolla della alluminio-plastica, notevolmente migliorando il risparmio di temi di produzione dell'utente ed il costo di produzione.
9, la funzione principale: Trasporto automatico manuale di piegatura (1 - volta 4); Alimentazione automatica materiale, alimentantesi; Schieramento automatico della scatola, manuale · L'inscatolamento automatico materiale, numero batch sincrono di stampa (tre righe), inscatola il sigillamento automatico, rifiuto automatico residuo
10. La macchina d'inscatolamento orizzontale XWZ-120 può Caricare attendibilmente i punti con l'apparenza stabile o normale in certo intervallo di grandezza nella scatola specifica della specifica e sigilla la scatola fuori. Adatto a tutti i generi di scatola che impaccano per i prodotti farmaceutici, l'alimento, le estetiche ed altre industrie relative
11. La macchina d'inscatolamento orizzontale XWZ-120 può Essere utilizzata come il terminale di altro macchine verso l'alto per completare l'operazione dell'imballaggio del prodotto. Può Anche essere usata come la macchina verso l'alto di altra macchine a valle come impacchettare ed imballaggio e può Anche essere usata come macchina autonoma
12, macchina d'inscatolamento orizzontale XWZ-120 possono rispondere alle specifiche di prodotto del rimontaggio dell'utente, il rimontaggio dei tipi della muffa e del ciclo di produzione della muffa è Breve, l'assemblea ed incaricare è Semplici, non solo adatto a bisogni di produzione degli utenti da usare una volta sola large-volume, ma anche incontrare l'utente ha bisogno di di produrre le piccole quantità E le varietà Multiple
13. Questa macchina è Più Adatta ad imballaggio farmaceutico. Può Essere usata insieme con alluminio-alluminio, alluminio-plastica, macchina per l'imballaggio delle merci della bolla di alluminio della alluminio-plastica. L'effetto è Il meglio e fa fronte alle richieste “di GMP„ delle regolazioni farmaceutiche nazionali della gestione di qualità Di produzione
Usare le condizioni ambientali e le condizioni di lavoro
1. Condizioni ambientali
a. Temperatura ambientale: 10 ° C del ~ 30
b. Tensione di alimentazione elettrica: CA 380V/50Hz/single-phase
c. Pressione di sorgente di aria: 0.6Mpa
d. Flusso di sorgente di aria: 15-20m3/h
2. Condizioni di lavoro
Scatola
Libro Bianco incluso 280~350/gm2 del documento
Poiché La qualità Della scatola impaccante direttamente interessa la qualità Impaccante finale e l'impiego normale delle attrezzature, la qualità Della scatola impaccante è Alta, che non solo richiede il documento di fare fronte alle richieste di cui sopra, ma anche il processo di fabbricazione della scatola. Determinati requisiti soddisfare le esigenze di flusso trattato della strumentazione
b. Manuale d'istruzione
Documento: Libro Bianco 60-70g/m2
È Richiesto per essere tagliato e pulisce, senza lane di carta, arricciare, increspature, sabbia, blocchi duri e delaminazione nell'ambito di nessuna forza
Innovazione
1. L'intera riga è Progettata e fabbricata secondo lo spazio dello spazio del workshop corrente di standard di GMP
2. Separare il disegno di ogni zona funzionale di intera riga, using l'inseguimento e la rilevazione fotoelettrici inclusi tedeschi dell'occhio per gestire automaticamente l'intera riga funzionamento
3. Il movimento di ogni stazione nell'intera riga ha un sincronismo automatico elettronico molto alto, che fa il funzionamento di intera riga coordinata, equilibrato ed a basso rumore.
4. Questa riga integra il supporto/immessa e l'imballaggio ed impaccare ed il funzionamento è Semplice, controllo programmabile del PLC, il tipo interfaccia dell'uomo-macchina di tocco
5. Alto livello di automazione, di intervallo largo di controllo, di alta precisione di controllo, di risposta di controllo sensibile e di buona stabilità
6. Questa linea di produzione può Non solo essere prodotta nel collegamento, ma anche può Essere prodotta in una singola macchina
7. Il numero delle parti è Piccolo, la struttura della macchina è Semplice e la manutenzione è Conveniente
8. Disegno basso di decibel, applicazione ergonomica
9. Il sistema di trasportatore coerente è Usato per connettere il supporto/nella scatola e nella scatola per assicurare il collegamento della multi-macchina
Parametro tecnico principale di PBZ-260S
Parametro tecnico principale per la macchina della bolla | |||
Capienza (ciclo/minuto) | 25-30 | ||
Materiale da imballaggio | Intervallo del colpo (millimetri) | 40-120 | |
PVC della farmacia (millimetro) | (0.2-0.4) × 260 | ||
Stagnola di alu di PTP (millimetri) | (0.02-0.05) × 320 | ||
Puliscono l'aria compressa (pressione) | 0.5~0.7Mpa | ||
Consumo dell'aria (³ /min di m. ) | ≥ 0.4 | ||
Potere | AC380V 50HZ 9KW | ||
Refrigeratore di acqua per le muffe | riciclare l'acqua con consumo 60L/h | ||
Dimensione generale (L× W× H) | 4420× 710× 1700 | ||
Peso netto | 1700 |
Parametro tecnico principale per la macchina di Cartoninq | |||
Capienza (scatole/minuto) | 30-80 | ||
Materiale da imballaggio | Dimensione della casella (L× W× H) | × Del × (di 75-180) (80-120) (15-65) | |
Il cartone della casella ha richiesto | 280-350 | ||
Dimensione dell'opuscolo (L× W) | × (di 90-260) (90-180) | ||
Il documento dell'opuscolo ha richiesto | 50-70 | ||
Pulire l'aria compressa (pressione) | 0.5~0.7Mpa | ||
Ventilano il consumo | ≥ 0.3 | ||
Potere | AC220V 50HZ 1KW | ||
Dimensione generale (L× W× H) | 3650× 1240× 1610 | ||
Peso netto | 1700 |
